四款原木共鳴箱音質比較+N40智慧音樂盒銘板設計定案

Muro Box-N40 進度報告#15

大家好,我是Muro Box的發明人馮振祥。以下為此次進度報告內容摘要:

1. 共鳴箱四種材質總驗收:Japanese Cedar 日本柳杉,Millettia Laurentii 雞翅木,Taiwan Acacia 台灣相思木,Pinewood 松木。

2. 銘板設計的統計結果與最終樣式。

3. 目前N40 生產進度整理

目前仍然按照計畫四月開始出貨沒有改變,感謝大家的支持。
以下為詳細內容:

音樂盒的共鳴箱-材質比較

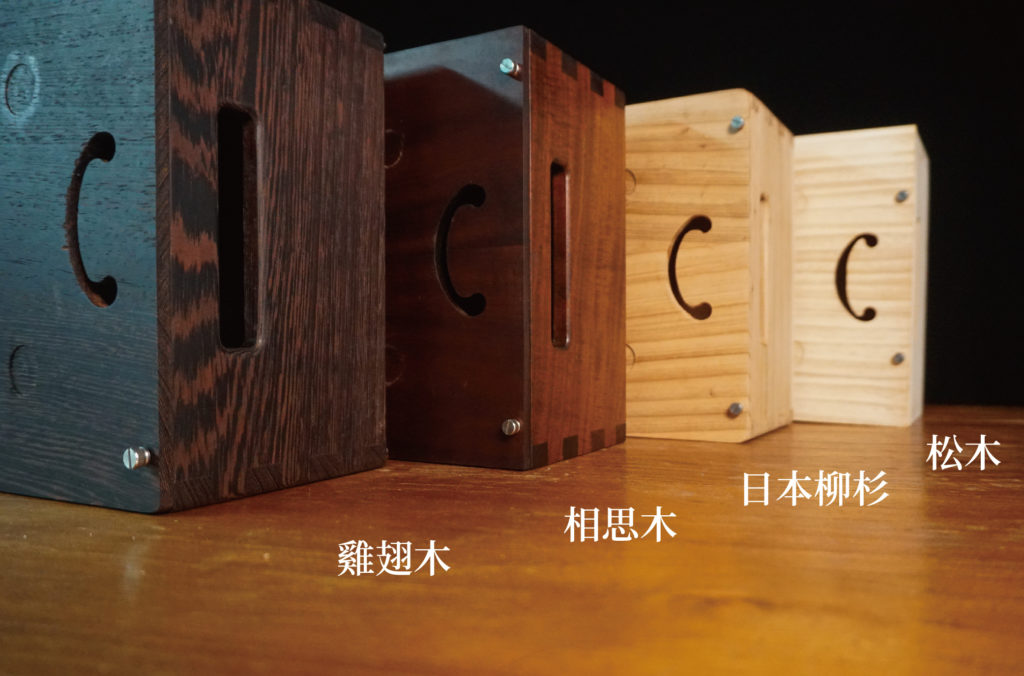

這是智慧音樂盒Muro Box-N40新推出的共鳴箱設計,我們打樣製作了四款原木材質來比對音樂盒演奏效果: 由左到右依序是雞翅木,台灣相思木,日本柳杉,松木。
四款智慧音樂盒N40的原木共鳴箱樣品排排站,外觀各具特色!

經過無數設計修正與測試,我們終於可以將所有共鳴箱的選項實際演奏給你聽。

以下就是我們測試的影片,這次選用顧客Chen Yen-Ting編曲的天空之城動畫主題曲 “從天而降的少女”,1:51-2:20的片段,讓您用熟悉的旋律比較音質的差異。錄音全程都在直播機的設置環境並用同一台穆風音樂盒演奏。

其實以聲音來說,每個共鳴箱的聲音都是好聽的,毫無疑問都是水準以上。

例如我舉個例子,音樂盒金屬零件的供應商,荃盛興業的王老闆送貨來我們辦公室,我請他暫留現場聽一下四個共鳴箱的比較,結果他說:”有甚麼差別?聽起來都一樣”。也就是說,如果您每天聽,是可以發現聲音的細節有很大區別,但如果真的是突然聽到,大概率都會跟王老闆一樣分不出來其中區別。

智慧音樂盒的發明人與他設計的四款原木共鳴箱,下排由左到右為雞翅木-日本柳杉-台灣相思木,上排(顏色較白)為松木。
智慧音樂盒的發明人與他設計的四款原木共鳴箱,下排由左到右為雞翅木-日本柳杉-台灣相思木,上排(顏色較白)為松木。

以我個人喜歡的程度,綜合聲音與外觀,雞翅木 > 台灣相思木 > 日本柳杉 > 松木。

但如果只以聲音的角度,我的排名順序是台灣相思木 > 雞翅木 > 松木 > 日本柳杉,這也正是木頭本身硬度的順序,音樂盒真的更適合用硬木當作共鳴箱的材料。

台灣相思木為深咖啡色,因為有著額外的熱處理加工,所以硬度是所有裡面最高的,高音每個音符都很紮實與明確,但又不會像楓木一樣太乾很無聊,有著適當的尾韻口味。

更重要的是鼻子聞起來有著獨特的焦糖香味,靠近觀賞時”聞的到音樂的味道”,別有一番風味。

台灣原生相思木製共鳴箱
台灣原生相思木製共鳴箱
台灣相思木紋理及榫接細節
台灣相思木紋理及榫接細節

雞翅木有著如名字描述,有著最討喜的深黑色羽毛狀木紋。聲音也是偏向乾淨,但比相思木更複雜一些,整體背景多了一些雞翅木的聲音特徵,低音側殘響更明顯一些,但沒有像松木一樣感覺過長會黏在一起。

除了木材本身沒有明顯嗅覺上的味道外,聲音已經是頂級的,我認為是一個四平八穩的木材選擇。但雞翅木外觀的確有一個缺點,就是外表纖維感明顯,邊緣處偶爾會有小塊木料崩掉。

請注意這種瑕疵算是材料特性無法避免,我們會當作合格品正常出貨。

▲升級雞翅木製共鳴箱且塗上透明漆-需另支付 3,166元 ( 100 USD )
▲升級雞翅木製共鳴箱且塗上透明漆
▲Muro Box-N40音樂盒的雞翅木版共鳴箱,以上為雞翅木木紋理及榫接細節特寫。其外表纖維感明顯,邊緣處偶爾會有小塊木料崩掉。
▲Muro Box-N40音樂盒的雞翅木版共鳴箱,以上為雞翅木木紋理及榫接細節特寫。其外表纖維感明顯,邊緣處偶爾會有小塊木料崩掉。

日本柳杉上蠟後顏色偏紅,木紋繁複,富有香氣,聲音也與松木非常相似,正是日本動漫中常見種植於日本神社旁的參天巨木,我認為是極有特色的木材。

但他的缺點也很明顯,首先是四種材料中最軟的,輕輕用指甲摳就可以刮出痕跡。而且柳杉紋理上無法避免有黑色斑點,上蠟後部分木紋色塊明顯。我是覺得很有個性,但追求純淨無瑕的人可能不能接受。

最後就是因為材質太軟,聲音特徵是低音側殘響明顯,但木材本身又太輕,聲音感覺比較鬆散,較不適合當作樂器使用。

日本柳杉製共鳴箱
日本柳杉製共鳴箱
日本柳杉紋理及榫接細節
日本柳杉紋理及榫接細節

松木顏色白淨,上漆後顏色轉為偏黃,會是我們標準的出貨版本,有著非常好的加工特性,材料容易取得,木紋乾淨,色差穩定,聲音特徵與日本柳杉相近但更大聲與集中。

雖然因為硬度低殘響明顯,但傳統音樂盒本來就強調低音側的尾韻震動感,殘響更明顯不正是作為傳統音樂盒時的聲音特色嗎?

旋轉導音柱底座可調整長度
(1)松木製共鳴箱-無塗裝-加價0元(此為預設出貨款式,不用另外收費)
松木紋理及榫接細節
松木紋理及榫接細節

共鳴箱的最終設計細節

以下我們詳細列出最終共鳴箱的設計細節:

尺寸

組裝腳柱前:384 x 226 x 137 mm
組裝腳柱後:384 x 226 x 173.1  mm
音樂盒與共鳴箱結合後:
384 x 226 x 263.6 mm

Muro Box-N40穆風版音樂盒和雞翅木製共鳴箱的搭配,散發出穩重內斂的氣質。
Muro Box-N40穆風版音樂盒和雞翅木製共鳴箱的搭配,散發出穩重內斂的氣質。

重量

四種共鳴箱的重量,你可以大致上從重量推算它們的密度與硬度差異:

木材種類重量
日本柳杉1026 g
松木1422 g
雞翅木2509 g
台灣原生相思木2611 g

N40 標準版機身重2354克,穆風版重3943克重。所以加上配件等,穆風搭配升級共鳴箱,總重將高達七公斤,國際運送將是一個挑戰。

工法

共鳴箱整體以CNC製作,箱體以榫接加強固定,上蓋以八個手擰螺絲固定 (不須螺絲起子)。付費版本的表面將以手工塗裝木蠟油以彰顯最自然的木材特色。

手工上蠟一台共鳴箱本身就需要一個多小時的工時,是一個工藝品。所以如果最後付費升級的人太多,三月時光安排上蠟的人力就會是一個挑戰。

共鳴箱上蓋的可用徒手擰螺絲的設計,讓您拆裝自如。
共鳴箱上蓋的可用徒手擰螺絲的設計,讓您拆裝自如。

你的選擇?

由於台灣相思木材料取得不易,本批次群眾募資出貨的版本,我們將用雞翅木取代相思木做為深色共鳴箱的付費選項。

經由測試,我們認為日本柳杉雖然外觀與嗅覺上都很有特色,但聲音品質稍遜,所以”不會”納入付費升級選項。

因此本次群眾募資出貨的共鳴箱升級只有雞翅木這個選項。升級版本共鳴箱我們會使用木蠟油手工上蠟。

目前您所看到的共鳴箱樣品照片,皆為我們同仁以手工上蠟的方式製作而成。我們以工藝品的角度對待每一個製作階段,精心呈現每一道工法的獨特之處。
目前您所看到的共鳴箱樣品照片,皆為我們同仁以手工上蠟的方式製作而成。我們以工藝品的角度對待每一個製作階段,精心呈現每一道工法的獨特之處。

至於免費的松木選項則表面沒有塗裝,您未來可以自行在上面噴塗上您喜歡的色漆,以下是我們測試塗裝透明蠟與黑胡桃木色臘的顏色比較圖,供您未來DIY時的參考:

此為用松木板材示意:左邊是無上漆的木材原樣,中間是塗上透明木蠟油,右邊則是塗上了黑胡桃色木蠟油。往後我們會提供的噴漆服務顏色會以這個為參考色。
此為用松木板材示意:左邊是無上漆的木材原樣,中間是塗上透明木蠟油,右邊則是塗上了黑胡桃色木蠟油。往後我們會提供的噴漆服務顏色會以這個為參考色。

如果您真的不想要自然木質表面又不想自行塗裝,我們也會提供噴塗無色與黑胡桃木色漆的加價選項(噴漆,非上蠟)供您選擇。

當我們從供應商處取得最終製作的報價後,我們將在二月底前,主動向各位贊助人詢問您的最終選擇,並告知國際運送方式與報價,用 Stripe 專屬收款連結向您請款。

每個材質都有視覺上,聽覺上,甚至嗅覺上不同的特徵。您可以相信我們,每個版本都有水準以上的聲音效果,您只要評估自己真實的需求,做出自己喜歡的決定就好。

木材的售價是別人給出來的,但真實的價值來自於你的內心,喜歡它,它就是最好的材料。

銘板邊框設計

在N40進度報告#14中,提供了N40新的銘板邊框讓客戶選擇,得到了54位的回覆,三款統計結果如下:

以上ABC三款智慧音樂盒N40的金屬銘版邊框提案,是我們前次進度報告提出給客戶們投票
以上ABC三款智慧音樂盒N40的金屬銘版邊框提案,是我們前次進度報告提出給客戶們投票

中文讀者:
A-9位,B-10位,C-10位

英文讀者:
A-15位,B-2位,C-8位

總計為:
A-24位(45%),B-12位(23%),C-18位(34%)

在中文讀者回覆中,可看出對於三種邊框的喜好蠻平均的;而在英文讀者的回覆中,可看出偏好方正邊框的人較多。另外客戶們寫的意見我們都收到了,有對於尺寸、材質的建議,甚至銘板上要不要有Muro Box的LOGO都有來自兩方的意見。

樣式的部分,我們會以中英文讀者回覆的問卷投票總數最高的”A款”作為定案,將圖檔交付廠商開始製作。A款的邊框是典雅的八角圖形,在右下角帶了一個小LOGO。

感謝來自荷蘭的客戶 Joeri 特別寫了意見告訴我們他選擇A款的原因:
About the design of the logo: personally I prefer the one with The Muro Box logo. In my opinion it’s important to let you know who you are (directly).
不知道他的想法是否與你相同呢?

材質的部分,感謝客戶 Eason L.建議:N40穆風的銘板,材質選用黃銅色,可致敬報告#11中的現代音樂鈴館藏的100音階音樂盒,且採用黃銅色質感精緻,也能與黃銅基座相映。

我認為這是一個可行的建議,因此目前穆風的銘板會用黃銅製作(實心,不是電鍍),但最終會需要跟供應商確認,主要問題是銘板邊框要蝕刻處理,但幾百片數量太少不好找供應商,所以還有變化的風險。

目前N40 生產進度整理

木盒

N40楓木標準版的木盒已經在產線生產。相思木的穆風版木盒因為廠商要提供的原料尚未入庫,所以會排在三月時才進產線。

共鳴箱

設計已經完成,等待報價後就能開始確認訂單與生產。

外包裝

由於N40機種將以共鳴箱作為運送箱,其外的彩盒已經開始設計的流程。預計二月底前與使用手冊等一同完成設計,送稿製作。

穆風版的黃銅基座

已經完成生產,過年後將送到加工廠進行表面噴砂與防鏽處理。

電路板

設計已經完成樣品驗證,二月底前會開始進行安規檢測。排定三月初進產線。

總組立

已經與台中協櫻談妥組裝分工。流程將是台北預組裝專利滾筒機構,台中進行整機總組,然後寄回台北品管全檢與出貨。目前台北已經開始滾筒預組裝。

承上所述,目前所有的進度都在掌握之中,四月開始出貨的目標不變,請各位安心。

雞翅木共鳴箱配N40穆風版;松木共鳴箱配N40標準版,您最喜歡哪種組合?
雞翅木共鳴箱配N40穆風版;松木共鳴箱配N40標準版,您最喜歡哪種組合?
