Muro Box-N20 Lite Go
音樂盒木盒與共鳴箱設計歷程
Muro Box-N20 Lite Go
木盒與共鳴箱設計歷程
各位好，我是 Muro Box智慧音樂盒各機種的發明人，馮振祥。
N20 Lite Go 的木盒設計看似圓潤極簡，但每一處設計都有著精心的布局。
此篇文章中我們將詳細說明關於 Lite Go木盒/共鳴箱設計的獨特之處。此外我們要特別感謝精工木業葉志偉先生的協助，沒有精工的支持，就沒有 N20 Lite Go 的誕生。
以下是此次進度報告的大綱：
木盒的設計細節
N20 Lite Go音樂盒木盒的材質選擇

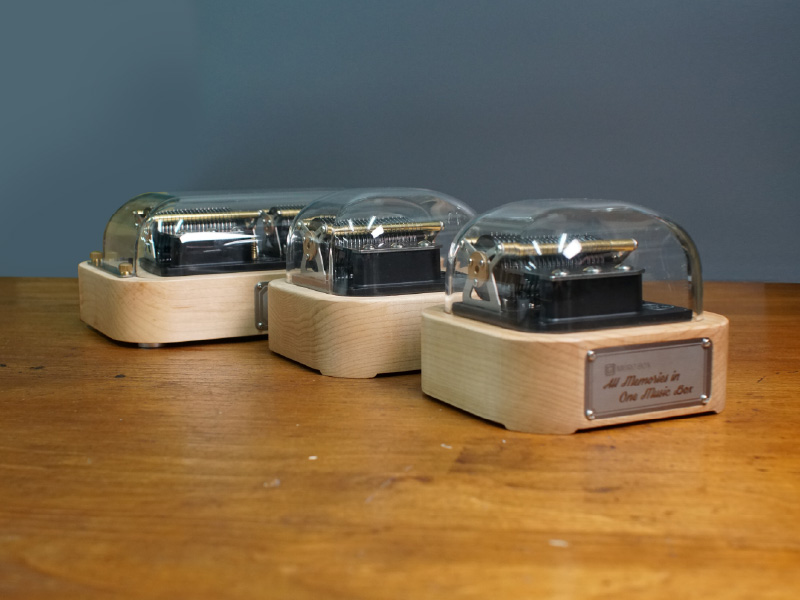

Muro Box-N20 Lite Go的音樂盒木盒本體仍舊使用硬楓，原因是因為除木紋美觀之外，材料強度高不易撞傷，木材乾裂蟲蛀等缺陷少，一直是我們整個Muro Box-N20與N40標準版系列中標準的木材選擇。
木盒的尺寸

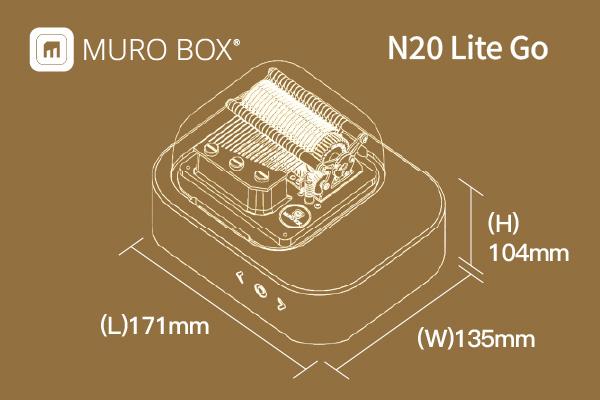

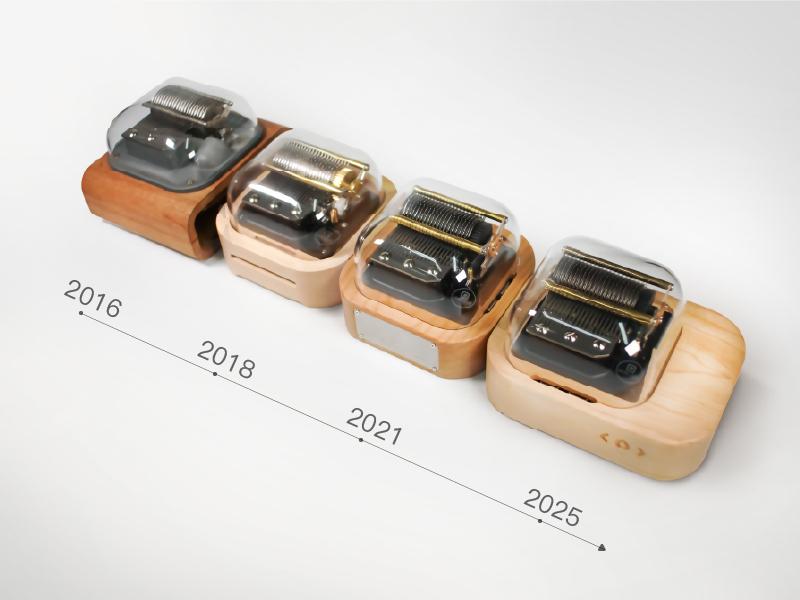

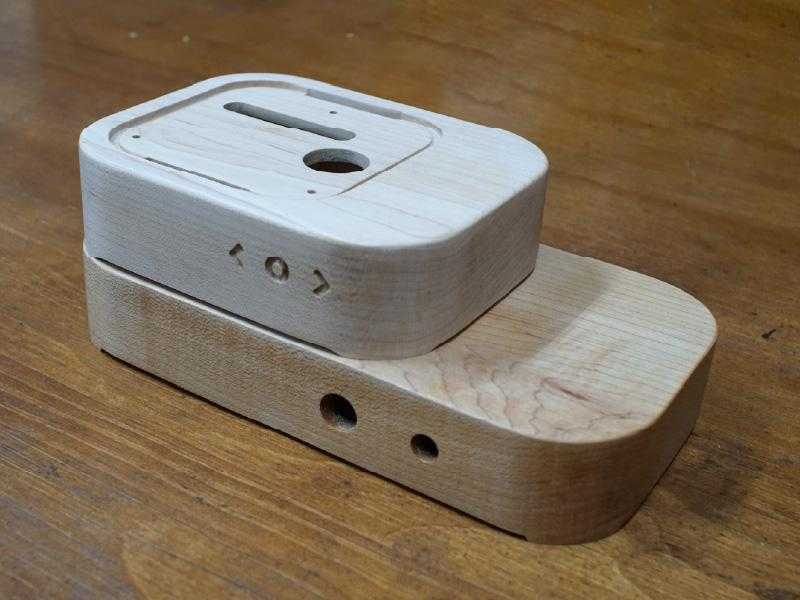

相較於過去公開的樣品，最終成品木盒的寬度顯著縮小很多，音樂盒的長寬高為:
17.1x 13.5x 10.4(cm)
這也反映我們為了目標：”適合攜帶的音樂盒” 所做出的努力。
電池是木盒變大的主因
因為Muro Box音樂盒使用相對較高的電壓 (15V) 與電流 (3A)，所以第一版樣品我們使用了4個串連的18650電池。碩大的電池組需要過大的木盒空間，因此 Lite Go 第一次在影片中公開的反應是兩極的，多在反映木盒實在太大了。
為了讓木盒縮小所做的努力
因此對於降低木盒的大小，我們同時朝兩個方向進行改進：
1: 降低電池體積：從四顆變成兩顆電池，但代價是增加電路的複雜度。這個相對容易解決，因為我們電池管理電路是委外設計，這點麻煩他們就好了。

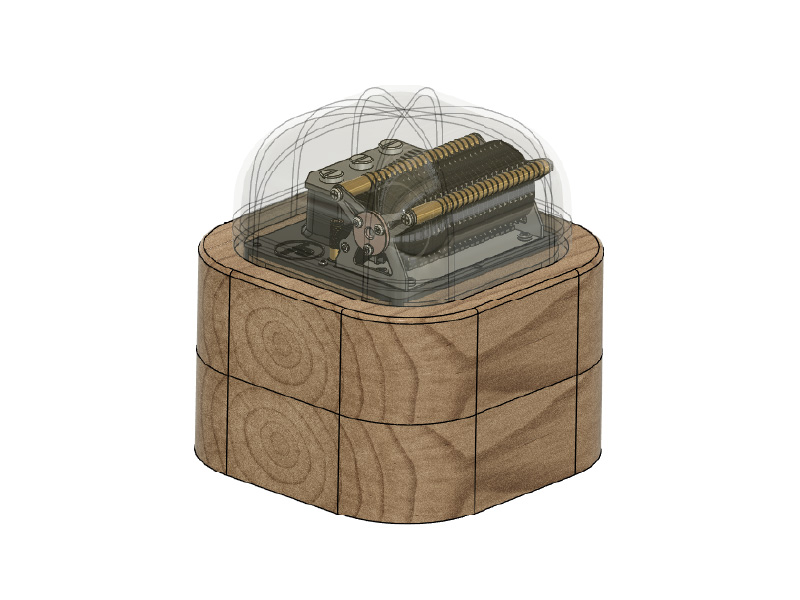

2: 改變木盒設計：將電路板從並排放置變成立體堆疊。也就是增加的是高度，而不是寬度。
嘗試使用壓克力作為外殼

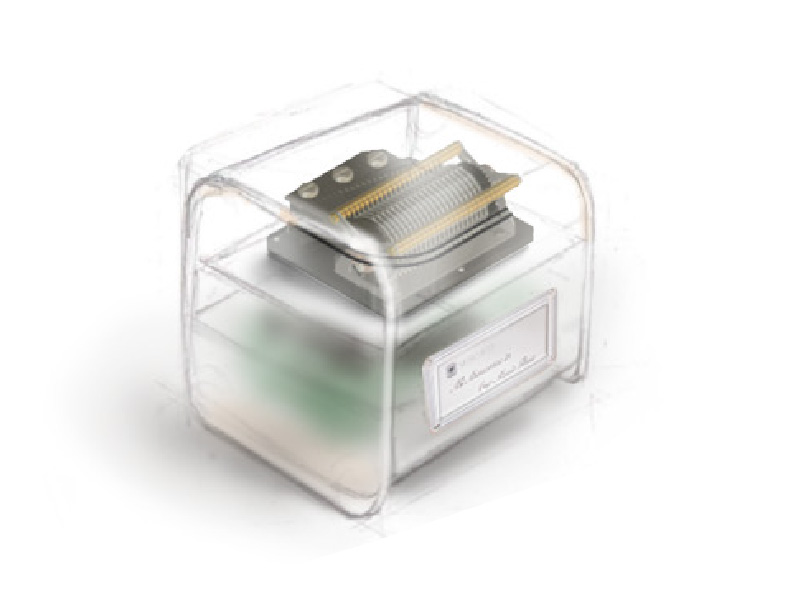

因為改變高度就必須改變木盒外觀，我們也趁此機會思索著改變材質的可能性，例如使用壓克力製作盒子。這件事情我們之前並沒有公開，只有少數來到三重辦公室的訪客，會遇到我們用訪談的方式詢問他們的意見。
壓克力的缺點很明顯，因為壓克力全透明的特徵，從外側會看到內部複雜的連接線。因此我們很難將雜亂的線做出好看的外觀價值感。壓克力方案最終被捨棄。
此外因為產品組裝的複雜度，立體堆疊電路板，增加木盒高度的方式也沒有成功。
回歸原點 “方中帶圓，圓中帶方”
所以雖然投入了近一個月的時間，思索盒子各種材質與造型的選項，最後我們還是退回到了起點，繼續使用貫穿系列”方中帶圓，圓中帶方”的木盒意象。
隱藏式的控制介面
我們另一個設計方針是 ”讓音樂盒外表看起來不像電子產品”。由於木盒表面不希望有面板或LED等科技的外觀，所以這次將所有控制介面都用感應的方式取代，隱藏在木盒內側，總共有三處：
- 正前方取代實體旋鈕操控面板
- 上方回憶小物的NFC感應模組
- 整個壓克力蓋皆為感應區的LED控制感應區
N20 Lite Go音樂盒插電後按下播放鍵，即可演奏離線歌單，操作簡單。我們可以為您預先設定離線清單，讓收禮者只需按下按鈕，就能聽到您準備的驚喜。木盒上還有上一首歌與下一首歌的觸碰按鈕方便您從離線歌單找歌。

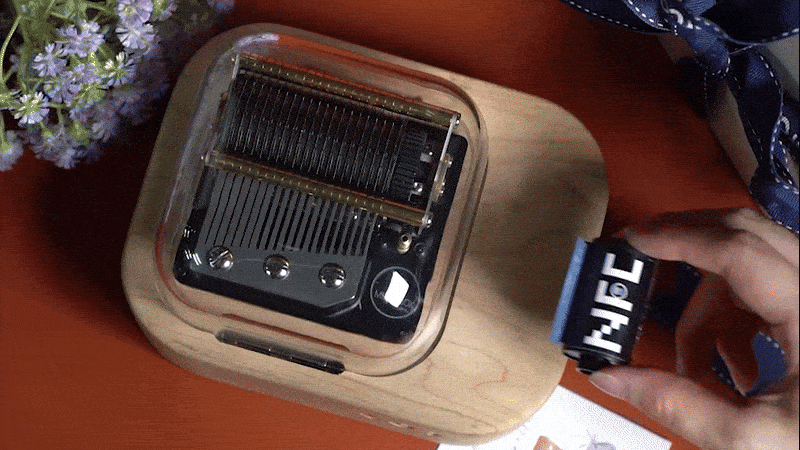

N20 Lite Go有一塊木盒平面可放置回憶小物，木盒內有安專NFC模組讓客戶可自行設計回憶小物後貼上指定的ＮＦＣ貼紙就能設定該回憶小物放在木盒上方就能演奏指定歌曲／歌單。

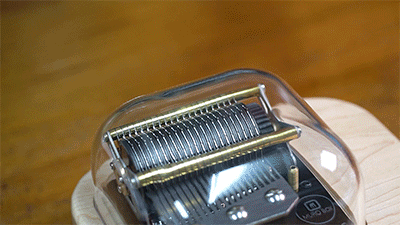

可用手指觸上蓋啟動夜燈模式，也能在音樂盒演奏時透過拍打上蓋的節奏，讓音樂盒自動幫你補充伴奏。

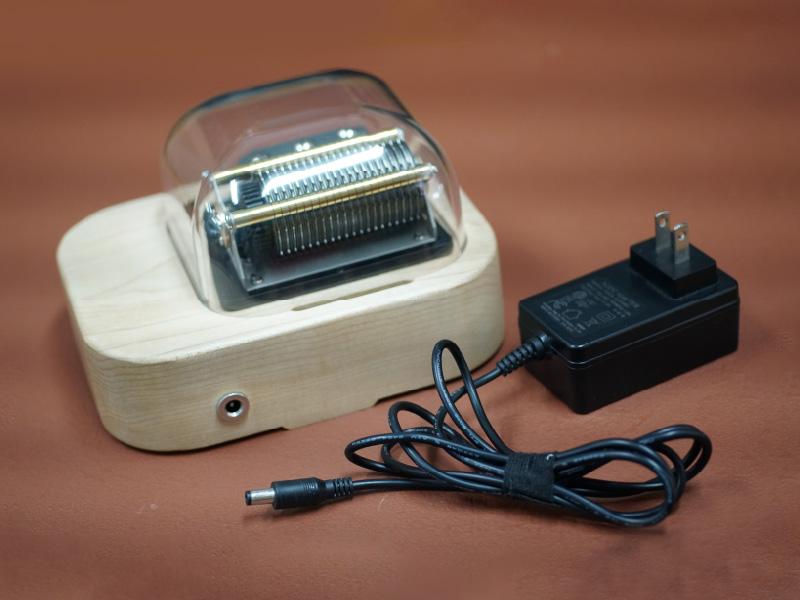

因此整個音樂盒外觀除了背面一個電源的小孔，其餘全是木紋表面。看起來是單純的木盒，但底下卻布滿操作的感應區。這種反差，不正是我們 Muro Box 的特色嗎？

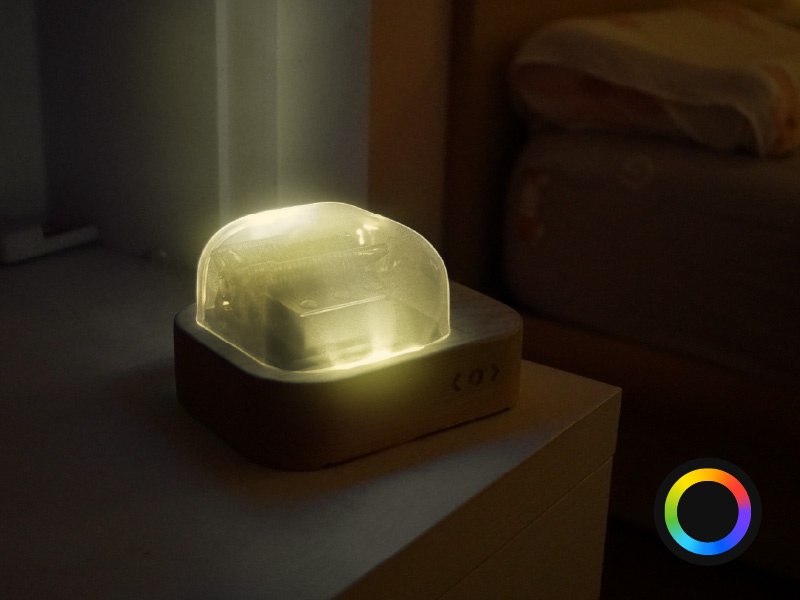

LED 燈的設計考量
LED 燈的設計，因為木材不透光，我們也不願意在木盒表面加裝額外指示燈，因此我們決定利用壓克力導光的特性，讓原本的壓克力蓋就直接作為發光源。LED本身隱藏在木盒內側不可直視，但光線順著透明罩由內部擴散而出，沿著曲面散射至整個上蓋，並照亮音樂盒機芯。
低調是 Muro Box 一貫的設計調性，光線刻意設計是柔和的，光源不可直視，不刻意吸睛搶走目光，是適合晚上的燈。此外燈光的顏色未來將開放由APP自由設定，壓克力蓋也將做為燈光的控制感應區使用。

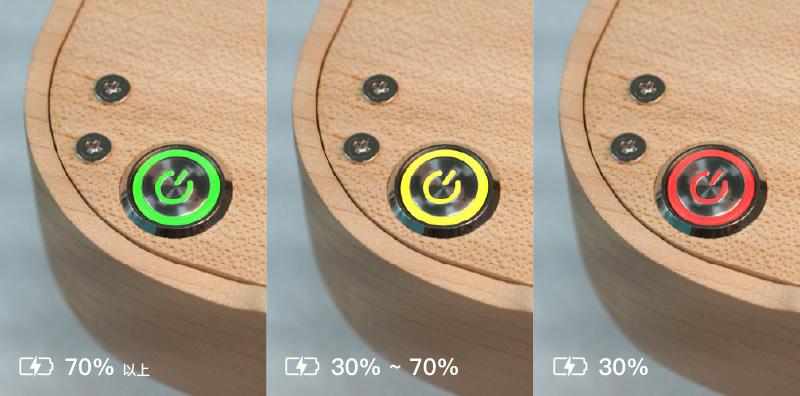

電池模組的開關
如果有選擇電池模組，則音樂盒將在底部多配置一個電源開關，並用顏色作為電池電量顯示。綠色為電池剩餘電量70%以上，黃色為30% ~ 70%，紅色則為30%。
我們曾經考慮過把電源開關放在側邊，但是經過問卷調查後被顧客否決。並且因為木盒體積縮小的緣故，電源開關可以放置的地點受限，最後在機構的限制之下被安置在底板。
底部

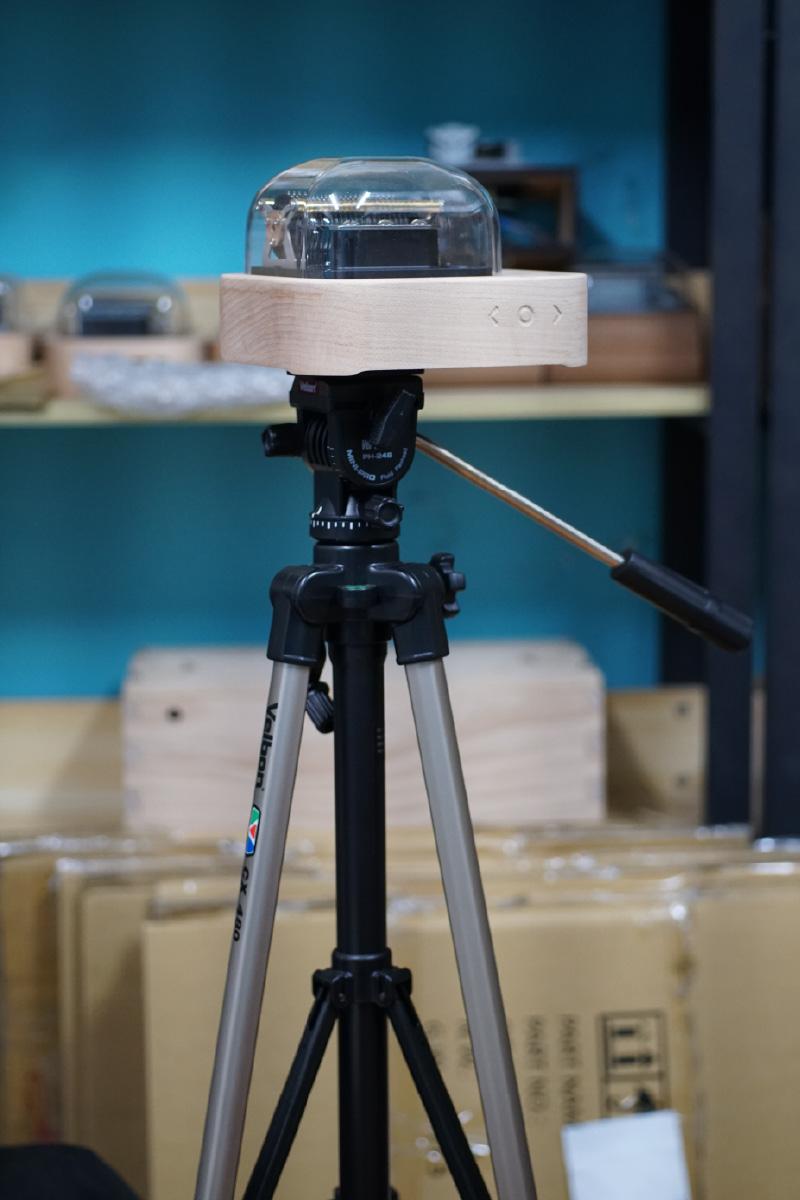

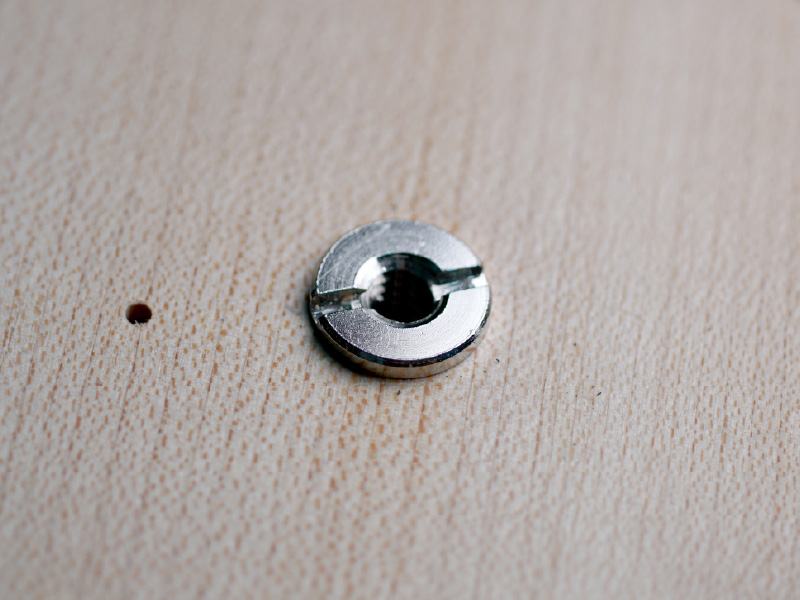

應對 Open API 的開放，我們預期顧客會希望能讓音樂盒固定在牆上、桌上，甚至吊燈上等各種意想不到的地方。因此 Lite Go 開始，我們在機芯正下方的底板增加了 1/4″螺母，也就是相機腳架的接口，夠讓音樂盒能夠無縫的與現有的工具結合，最大的發揮您的創意。
此外，此接口也用來固定音樂盒與共鳴箱，方便您隨身移動不怕撞倒音樂盒。

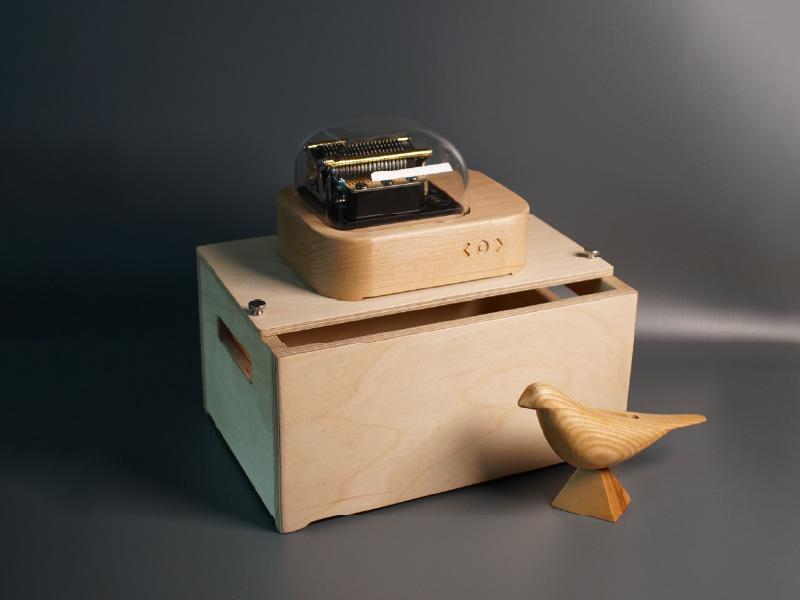

共鳴箱的設計細節
承襲系列傳統，我們結合了N20 標準版 與 N40共鳴箱的設計經驗，也設計了N20 各機種可共用的共鳴箱。
N20 Lite Go 的設計理念是 “移動”，因此我們將共鳴箱設計成保護音樂盒的外箱，放入音樂盒後方便攜帶。到了定點取出音樂盒，用螺絲固定與共鳴箱結合，讓您不論身在何處都可以安心使用。

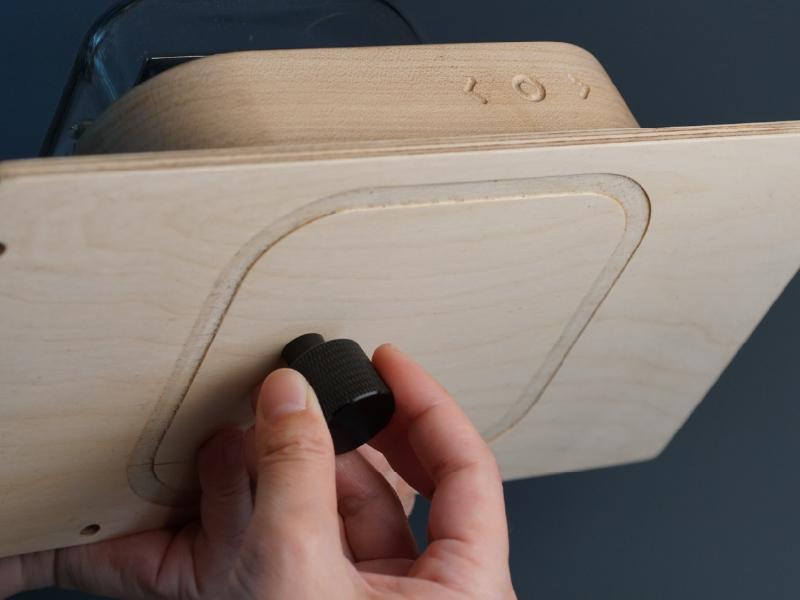

這款共鳴箱的上板有兩面設計，一面針對N20標準版/Lite 的底座形狀設計凹槽，另一面針對N20 Lite 設計成直接鎖附的孔位。
共鳴箱木材的選擇考量
木材的選擇是 “樺木夾板”。原料考慮的理念是 “符合成本，聲音水準以上，適合生產”。
過去共鳴箱的木材選擇如小斑馬木、雞翅木、相思木等，雖然聲音是特點，但卻不適合生產。實際多個批次生產共鳴箱的經驗，告訴我們其實木材的原料成本只佔很小的部分，更多的是表面處理的人工成本。

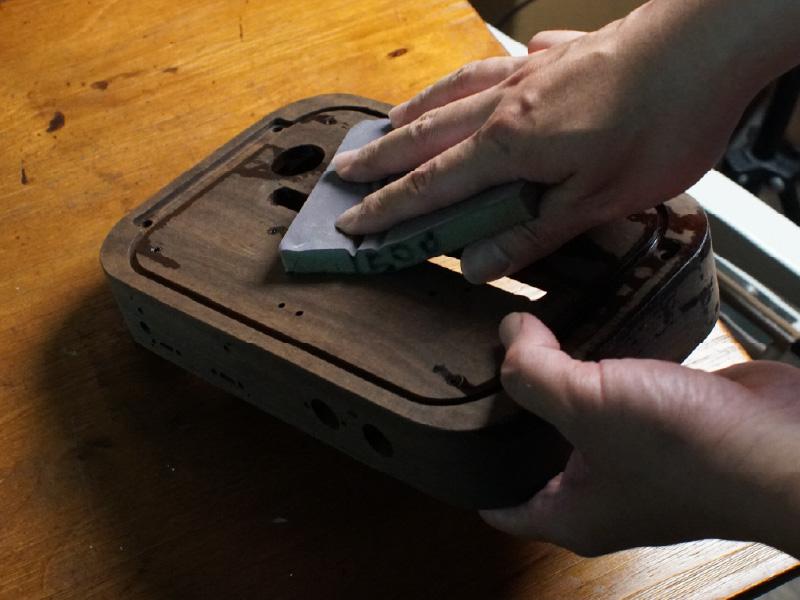

實木所有容易開裂與變型等缺點，都是真實不可忽略的變數，需要大量人工去小心呵護。因此相思木等特殊硬木的人工單價較高，更適合當作訂製品，而不是量產品。

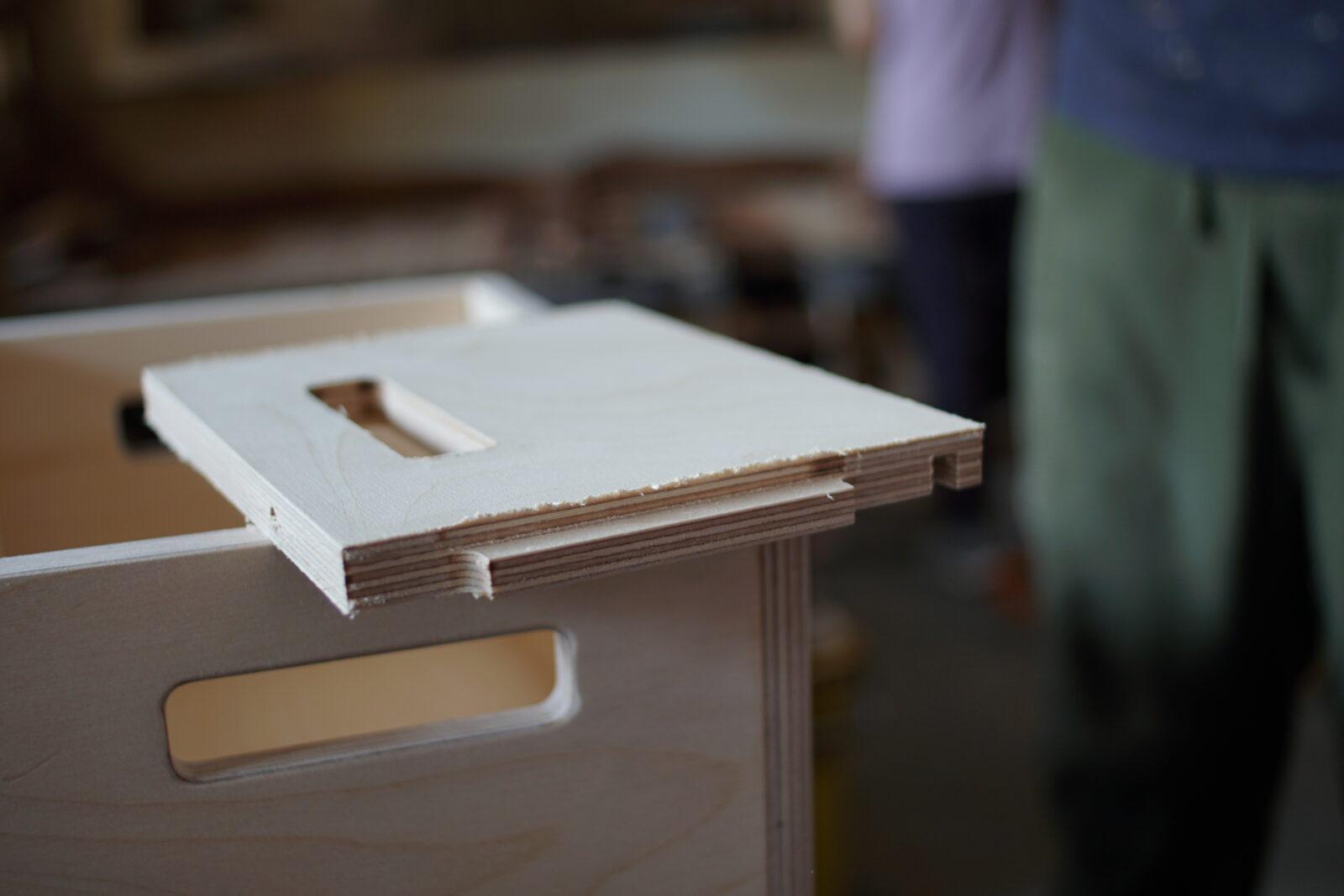

樺木夾板是優良的加工素材
樺木夾板與前段提到的實木，有著完全相反的特性。樺木夾板不同與傳統夾板混和多個木種，只使用樺木單一樹種。尺寸穩定易加工，所以後加工成本低。就算原材料成本實際不低於實木，卻可以有效降底總成本。而且最重要的是它是所有夾板選擇中硬度較高的品類，高硬度的木材更適合做為音樂盒類的樂器使用。
如果您真的很希望使用其他實木材料製作共鳴箱，或者是希望有特殊的表面塗裝(如胡桃木色塗裝，鋼琴烤漆)，而且不在意售價會提高多少，請填寫本篇章最後的意見表單來聯繫我們。

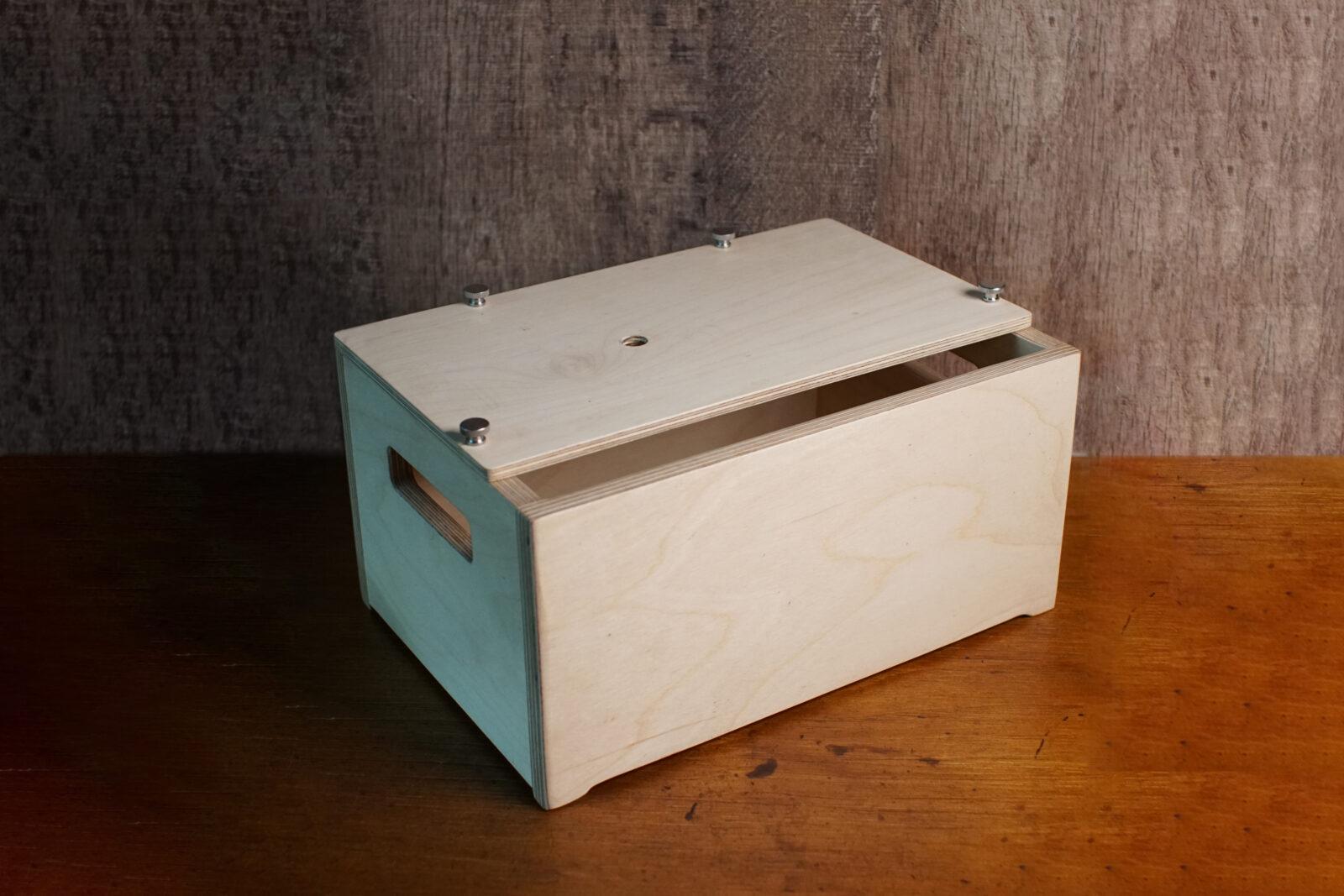

共鳴箱上蓋可開，內部收納音樂盒

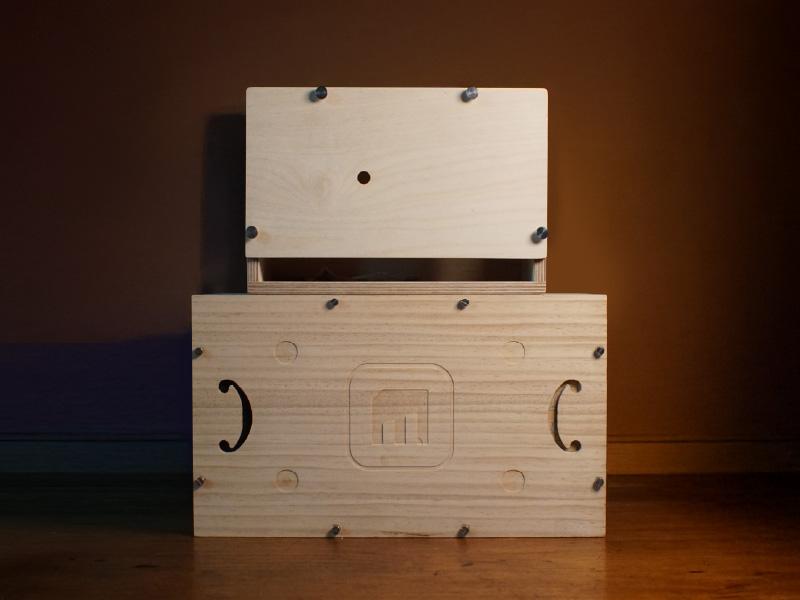

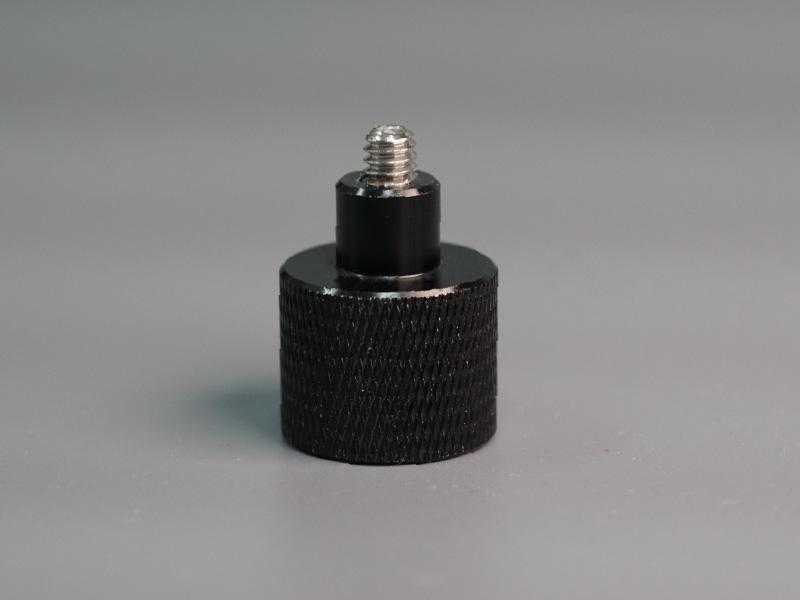

此次共鳴箱使用N40 的共鳴箱的手擰螺絲設計，但減少了螺絲數量 (8個 -> 4個)，並加大了手擰螺絲頭的直徑，以更符合快速拆裝，隨身攜帶的特性。
共鳴箱長度與寬度的設計讓收納時音樂盒與電源線等配件皆可以放置在箱體中，所有的配件都與共鳴箱一起移動，更符合此次”與你隨行的音樂盒”主題。
設計階段我們也曾考慮過使用扣件來固定上蓋。但實際測試後發現外觀不符合期待，因此最終被捨棄。

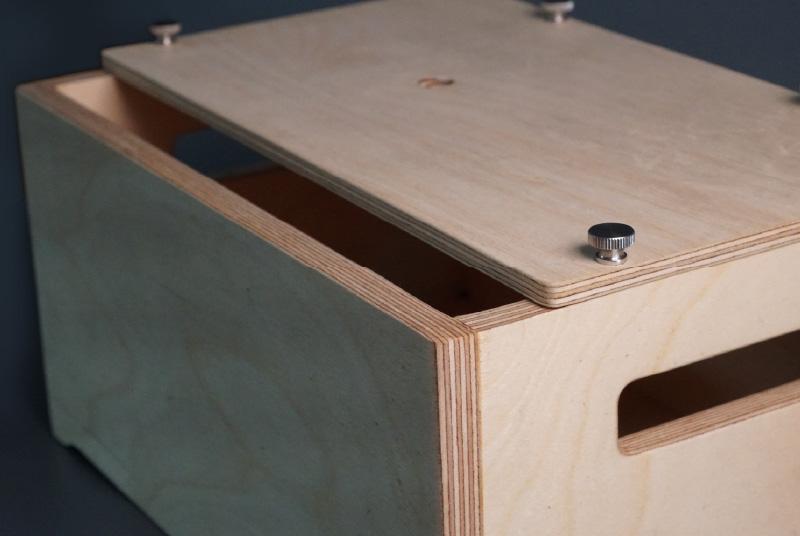

音孔則繼承自N20標準版共鳴箱的預設位置，朝前的開放式音孔設計。因為面積縮小，木盒本體增加了強度，所以取消了導音柱的配置。
歡迎欣賞
N20 Lite Go音樂盒加上
新版N20共鳴箱的演奏效果！
以下影片將先示範不使用共鳴箱的時候的音量大小，再示範放置音樂盒於共鳴箱上的演奏效果。
目前新設計的樺木夾板的共鳴箱可有效擴大聲音，而且上板可拆卸的設計，更適合您攜帶去戶外使用。

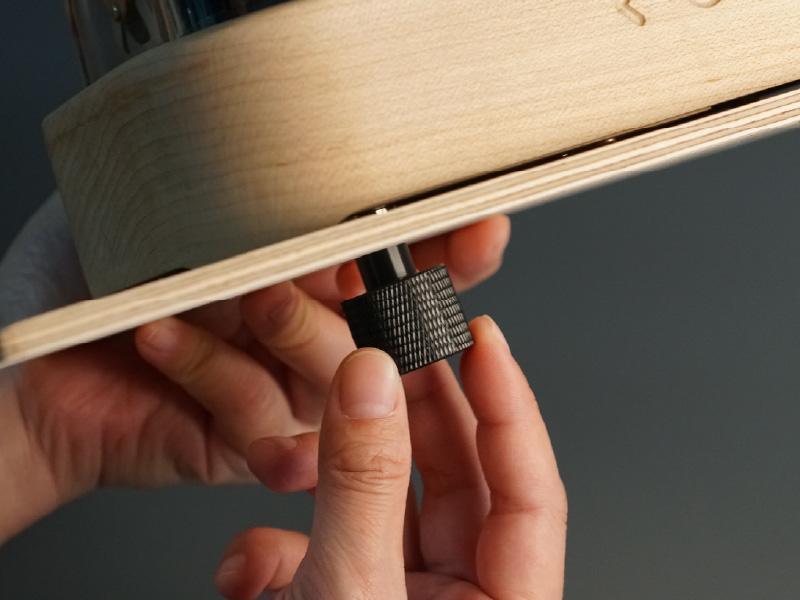

組裝後音樂盒與共鳴箱緊密結合，方便隨身攜帶
為了契合隨身移動的訴求，N20 Lite Go與共鳴箱上蓋可以用手擰螺絲固定，不用擔心在外使用時音樂盒會不小心跌落共鳴箱。

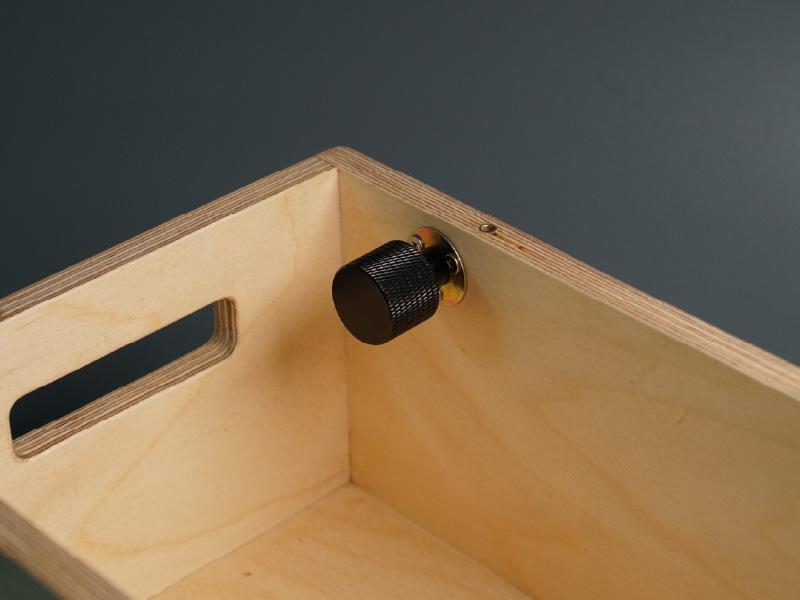

手擰螺絲在共鳴箱內側備有螺母收納空間，與箱體結合，不用擔心隨手放置遺失。
此外我們正在設計共鳴箱使用的手提袋，這樣就可以讓您更方便隨與音樂盒一起上山下海，創造更多回憶。
感謝精工木業的協助開發
我們想在這裡特別感謝精工木業葉志偉夫妻的協助。
我們為了Muro Box 的木盒洽詢過數十個加工廠，實際在大陸與台灣也曾有過多個不同的供應商。最終落腳精工木業進行開發的原因是因為他們對新產品的開放態度。
開發一個木製產品需要克服太多的困難，尤其是熟稔木製產品加工的限制是最重要的關鍵。對於我們處於設計端的設計師，生產端的配合程度直接決定一個產品的成敗。例如一個實際發生例子，我們曾合作過一個超大的加工廠，當我詢問他們對楓木加工的限制，得到回答是 “你不用管，相信我們就好”。這不但對我沒有任何幫助，結果生產出來的木盒也直接作廢。
精工的指導，迅速提升 Muro Box N40與N20機種的共鳴箱與音樂盒本體的木盒設計，我們衷心的感謝他們的協助。其實精工木業一脈相承已經有百年的歷史，是台灣木工產業的歷史軌跡。我們接下來會另有專文介紹，敬請期待。
我們已經有多次音樂盒共鳴箱的設計經驗，比如N40音樂盒木盒與共鳴箱過程的設計歷程故事，與N20標準版使用的共鳴箱。
從手工打造拇指琴的老師，與CNC工法的精工木業的建議，我們匯集了客戶們的建議，才確定了所有共鳴箱的設計細節，例如木材選擇，木板厚度，音孔開口形狀與位置，箱體大小等等。
針對N40音樂盒的客群 (專業音樂人與收藏家)，由於他們對於音樂盒尾韻細節有較多期待，我們也設計了其他原木材質的共鳴箱，如有興趣了解更多請見這篇網誌。
